منبع کوئل دار آب گرم:
منبع کوئل (کویل) دار آب گرم ،منبعی می باشد که از آن برای تهیه آب گرم مصرفی و بهداشتی که از بخار خروجی بویلر یا آب گرم نیز به جهت گرم نمودن آب شهری استفاده می نمایند. مخزن های کویل دار در انواع : منبع کویل دار ایستاده (عمودی) و منبع کویل دار افقی طراحی و ساخته می شوند. برای اطلاع از قیمت منبع کویل دار می توانید با ما تماس بگیرید.
روش گرم شدن آب در منبع کوئل دار به این صورت می باشد که این آب گرم و یا بخار
خارج شده از بویلر در درون کوئل حرارتی از چندین شاخه لوله به صورت رفت و برگشتی
عبور کرده و بعد از تبادل حرارت با لوله ها از کوئل خارج می شوند که این تبادل حرارتی
انجام شده موجب گرم شدن استیل و لوله های مسی می گردند و در نهایت نیز باعث گرم
شدن آب سرد خارج از لوله ها نیز می شوند.
از مهم ترین برتری و امتیازی که این منبع کوئل دار نسبت به دستگاه های تولید کننده آب
گرم دارد (مثل منبع دوجداره) این است که فقط از یک جداره یا بدنه در ساخت آنها استفاده
شده و اگر در منبع کوئل دار اشکلاتی نظیر پوسیدگی و ترکیدگی یا رسوب گرفتی و
خوردگی و … بوجود آید
قابل بررسی و تعمیر می باشند و همچنین به دلیل وجود منبع اصلی
انتقال حرارتی در درون منبع از افت خیلی پایینی هم برخوردار می باشند .
انواع منبع کویل دار :
منبع کوئل دار به دو دسته کلی ایستاده (افقی) و عمودی نیز تقسیم بندی می شود.
در انتخاب منبع کوئل دار فضا و اندازه ی موتورخانه ای که قرار است منبع در آن محل
نصب شود یک عامل مهم می باشد. منبع کوئل دار بسته به نیاز و نوع سفارش و استفاده نیز
گاهی دارای یک کویل و گاهی دو کوئل می باشند.
جنس منبع کوئل دار:
این مخازن از دو نوع افقی و عمودی ساخته می شوند وجنس این منابع اغلب از ورق هایی
به نام گالوانیزه تهیه و تولید می شوند و همچنین ضخامت آنها بر حسب میزان فشاری که
دستگاه قرار است متحمل شود و ضریب خوردگی آب و نیز دمای کاری طبق استاندارد
تحت فشار محاسبه می شود.
لزوم استفاده از منبع کویل دار:
در زمان گذشته برای بدست آمدن آب گرم مصرفی در ساختمان های مسکونی و
واحد های صنعتی بیشتر از منبع دوجداره در موتورخانه ها استفاده می شد
اما امروزه این منابع جای خود را به منبع کوئل دار دادند،
زیرا در منبع کوئل دار از یک بدنه استفاده می شود و در
صورت بروز مشکل احتمالی به آسانی قابل تعمیر می باشند و
به همین جهت از جنس های مخصوص در ساخت آنها استفاده می شود و
این امر موجب این می شود که در این منابع رسوب زدایی خیلی سریع و آسان انجام شود،
تولید و ساخت آنها نیز هزینه ی پایین تری برای مشتری دارد.
در منبع کویل دار اگر یک لوله دچار گرفتگی و رسوب شود آب یا بخار از
طریق دیگر لوله ها خارج می شود و در جریان خواهد بود و
در این صورت نگرانی در مورد قطعی و خاموش شدن دستگاه تا چند روز از میان خواهد رفت.
منبع کوئلدار موجب کاهش مصرف آب و همچنین کاهش مصرف انرژی می شود برای مثال:
“اگر آب سردی که گرم شده در لوله ها مصرف نشود مجددا نیز به داخل منبع باز خواهدگشت.”
در منبع کویل دار بهتر است از لوله هایی از جنس مسی استفاده نمود چون دارای طول عمر
بیشتری نسبت به جنس های دیگر می باشند و از استحکام بیشتری برخوردار هستند و
همچنین این لوله های مسی سریع تر حرارت را انتقال می دهند.
آشنایی مختصری با اتصالات منبع کویل دار:
یک منبع کویل دار باید دارای اتصالاتی از قبیل:
- شیر اطمینان
- تخلیه
- ترمومتر
- برگشتی آب گرم مصرفی
- فشار سنج
بر روی منبع کویل دار نصب شده اند باشد،.
در طراحی و ساخت منبع کوئل دار لوپ های رفت و برگشت به جهت گرم و سرد
شدن آب ،رسوب و فشار آب دچار فاصله می شوند بر روی بدنه منبع کویل دار نیز
در ارتفاع حدودی ۴ / ۳ مکانی تعبیه شده به جهت نصب مونومتر که کاربرد آن نشان
دادن میزان درجه حرارت آب درون منبع می باشد.
عایق کاری منبع کویل دار ضرروی می باشد برای این کار می توان از عایق های
جدید با نام الاستومریک و یا عایق های پشم شیشه که از ضخامت مناسبی
برخوردارند استفاده نمود.

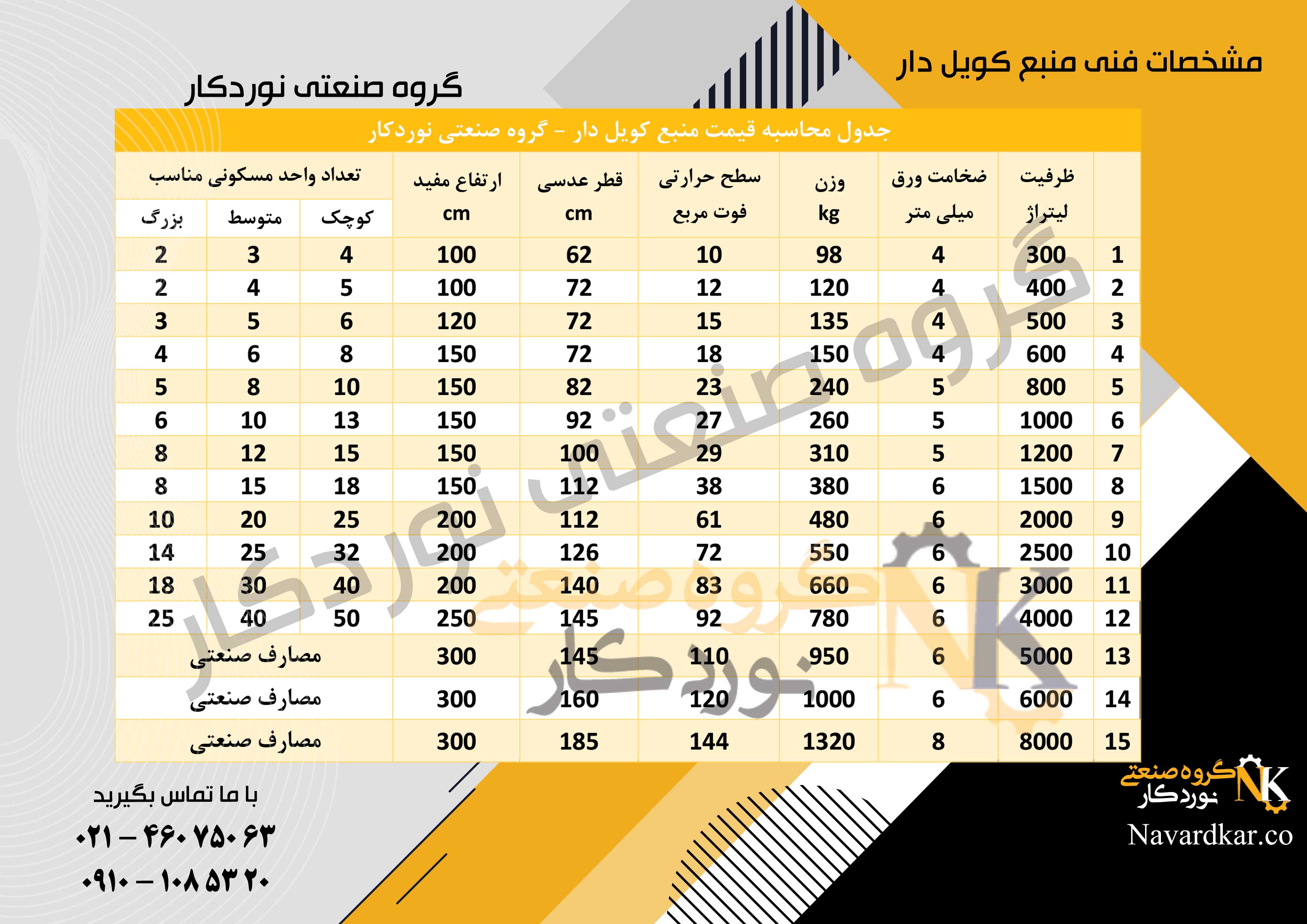

گروه صنعتی نوردکار طراح و سازنده انواع منبع های کوئل دار ایستاده و عمودی در لیتراژ های ۳۰۰ تا ۳۰۰۰ لیتر
برای دریافت مشاوره می توانید با کارشناسان ما تماس بگیرید.
